如何更換電機和調節電機皮帶的松緊?

發布時間:2016/12/21 故障解決案例 瀏覽次數:1171

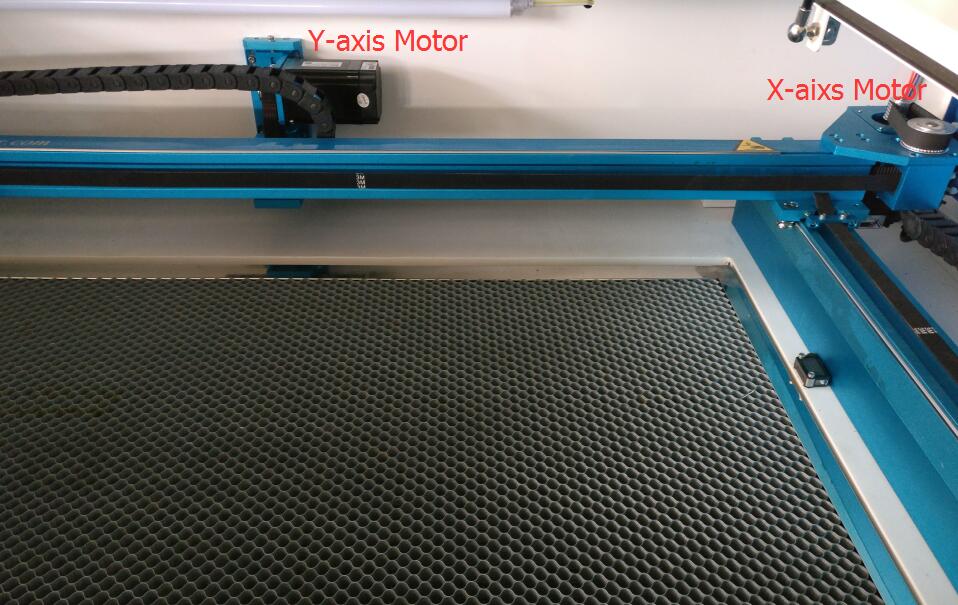

镭射切割机電機和調節電機皮帶

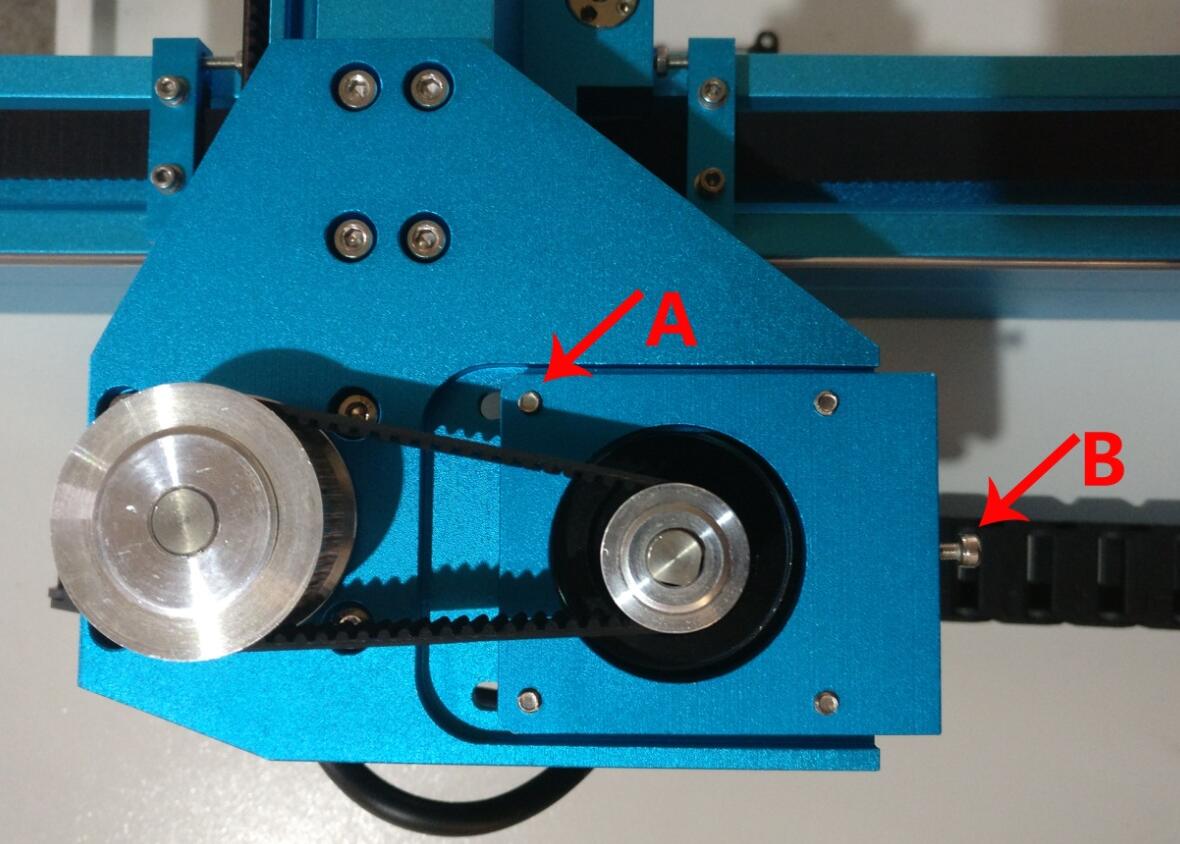

壹 X軸電機

A螺絲: 這裏有四個A螺絲,用於固定X軸電機;

B螺絲: 用於調節皮帶松緊,調節前先松開四個A螺絲。


镭射切割机電機和調節電機皮帶


如何調節電機皮帶的松緊:

先松開四個A螺絲;

順時針調節B螺絲調緊皮帶;逆時針調節B螺絲調松皮帶;

最後,固定好四個A螺絲。

如何更換X軸電機:

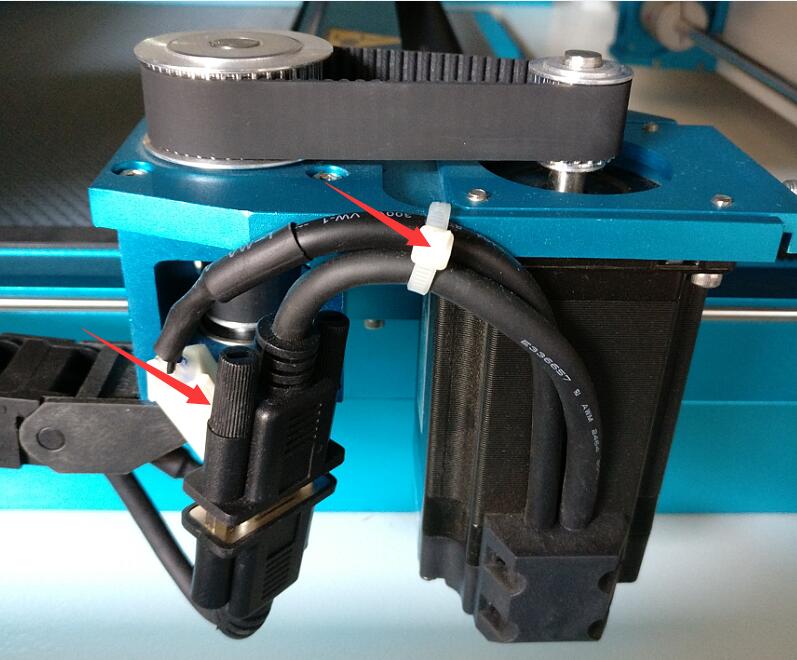

剪掉白色紮帶和拔掉電機接口(如下圖):


镭射切割机電機和調節電機皮帶


然後先松壹點皮帶;

卸下四個A螺絲並取出電機;

更換新的電機,在固定四個A螺絲前調緊皮帶(感覺壹下Y軸電機的皮帶);

連接電機接口並用紮帶固定(工具箱有備用紮帶)。

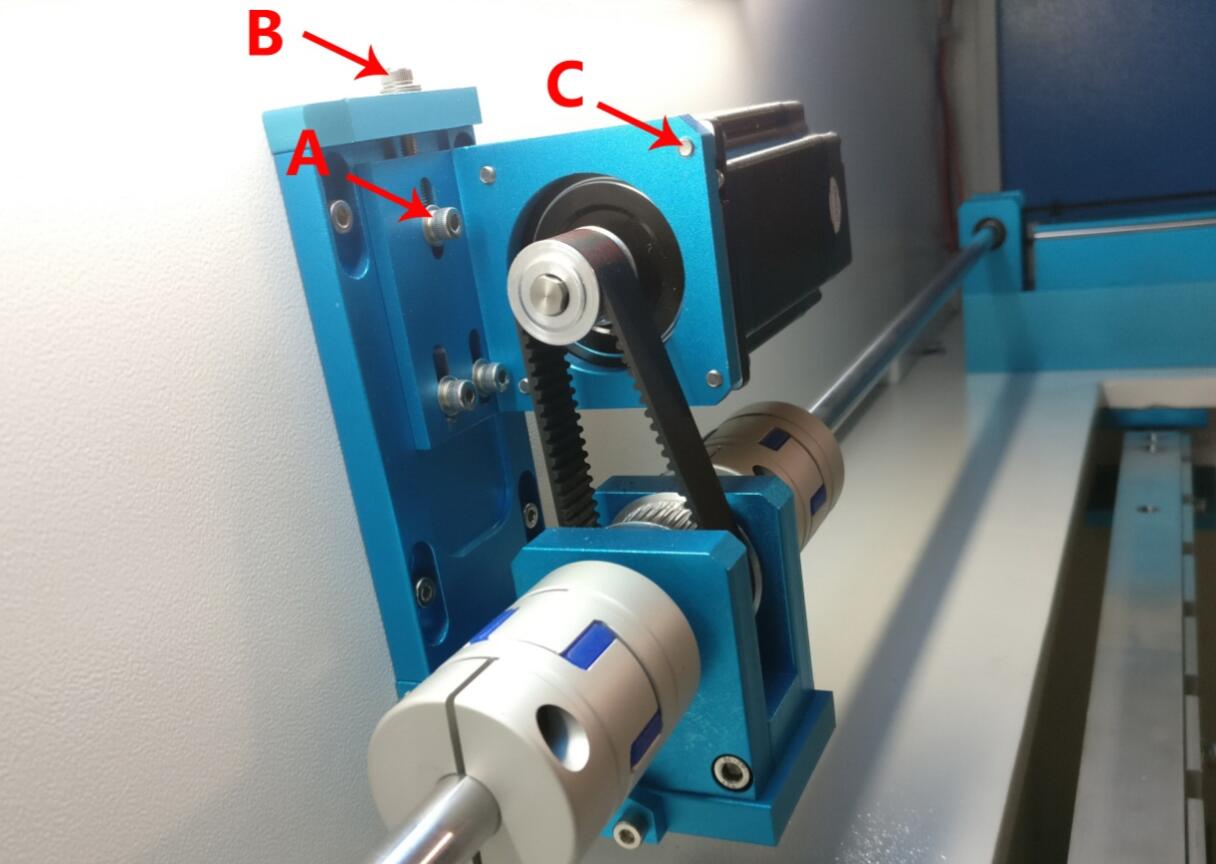

二 Y軸電機:


镭射切割机電機和調節電機皮帶


A螺絲:這裏有三個A螺絲;

B螺絲:用於調節皮帶松緊,調節前先松開三個A螺絲;

C螺絲:這裏有四個C螺絲,用於固定電機。

如何調節電機皮帶的松緊:

先松開三個A螺絲;

順時針調節B螺絲調緊皮帶;逆時針調節B螺絲調松皮帶;

最後,固定好三個A螺絲。

如何更換Y軸電機:

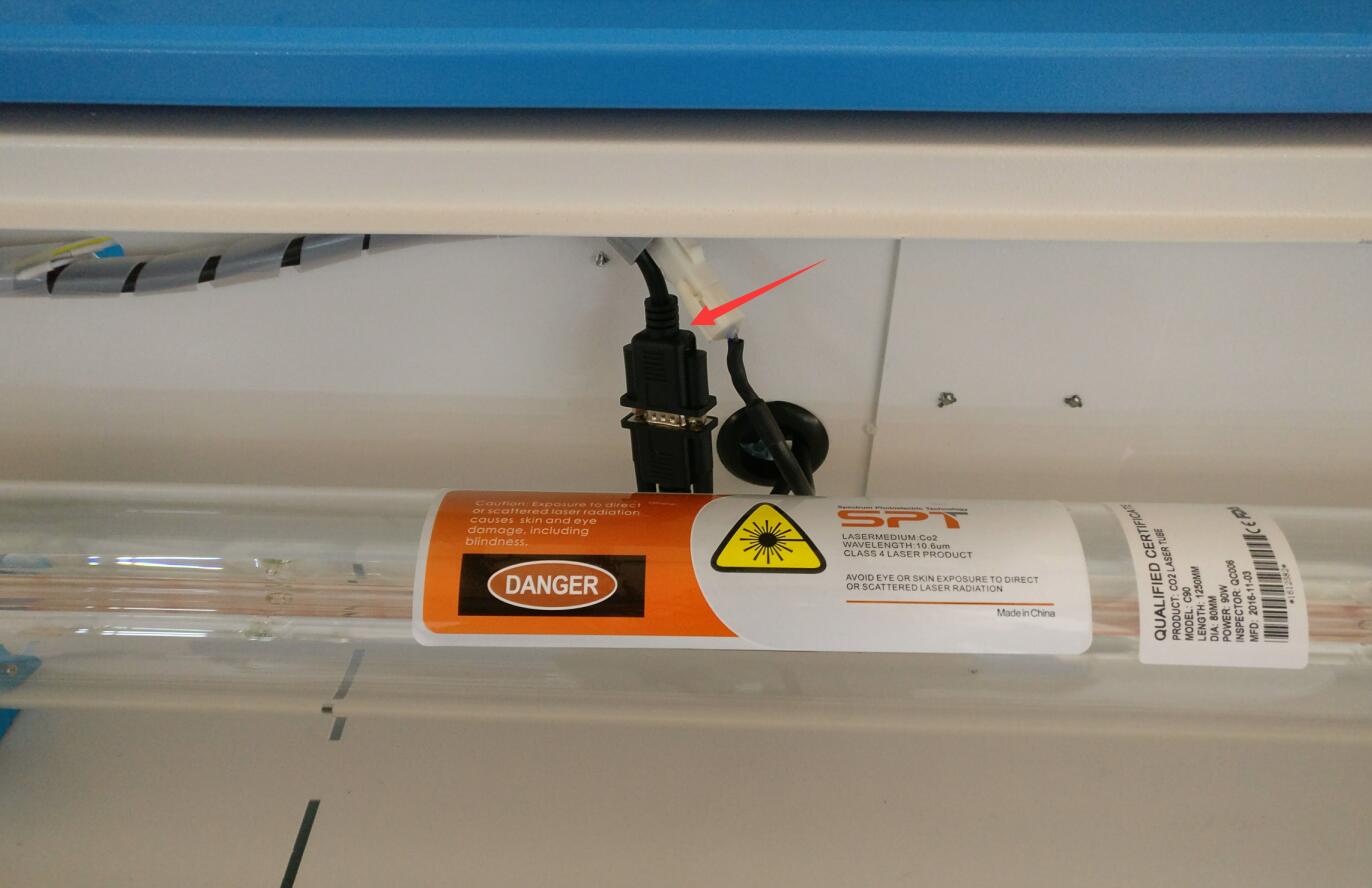

拔掉電機接口(如下圖):


镭射切割机電機和調節電機皮帶


然後先調松壹點皮帶;

卸下四個C螺絲並取出電機;

更換新的電機並固定好四個C螺絲

在把皮帶調緊(感覺壹下X軸電機的皮帶);

最後,連接電機接口。
