如何調節XY軸垂直度?

發布時間:2016/12/22 故障解決案例 瀏覽次數:1649

镭射切割机調節XY軸垂直度


這裏有兩種方式:

1. 松開X軸橫梁

首先關閉機器電源,X軸橫梁兩側各有4個螺絲,擰松它們, 可對X軸橫梁的角度進行微調,如下圖所示:


镭射切割机調節XY軸垂直度

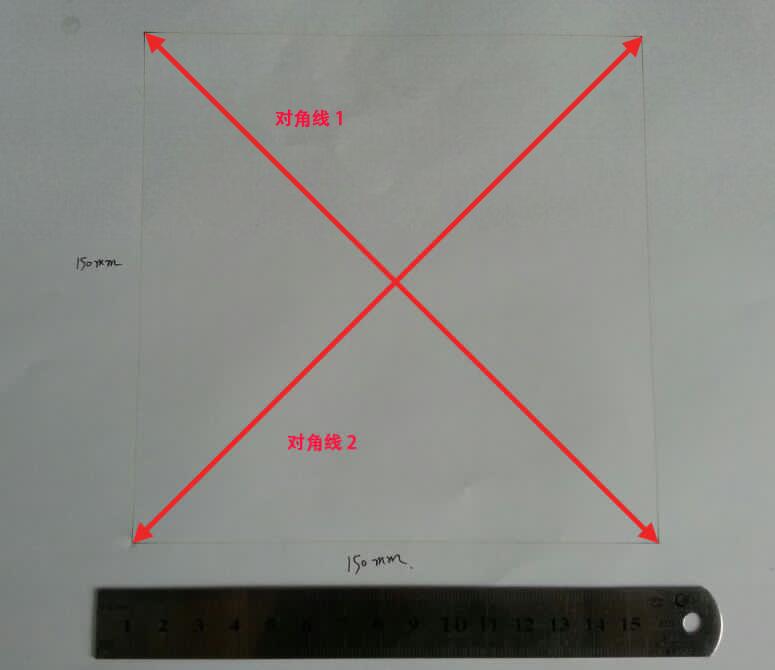

正方形:150×150mm

對角線 1=對角線 2

兩者誤差必須小於0.5mm,如下圖所示:


镭射切割机調節XY軸垂直度


壹 如果對角線1 > 對角線2.

請按如下進行調節:


镭射切割机調節XY軸垂直度


二 如果對角線1 < 對角線2.

請按如下進行調節:


镭射切割机調節XY軸垂直度


以上只是微調,如果對角線誤差依舊大於0.5mm,請進入方法2.

2. 松開X軸橫梁和聯軸器

松開X軸橫梁接著擰松壹邊聯軸器的兩個螺絲,確保橫梁兩邊可單獨移動。


镭射切割机調節XY軸垂直度


用尺子測量,確保兩邊距離相等,如下圖所示


镭射切割机調節XY軸垂直度


調節兩邊距離壹致後,先擰緊橫梁兩邊內側的螺絲,慢慢擰緊後測量壹下,沒問題再鎖剩下的螺絲。 兩邊的誤差允許0.5mm以內。最後固定聯軸器的兩個螺絲。
