為什麽切割圖形的起始點和終點無法重合

發布時間:2016/08/19 故障解決案例 瀏覽次數:721

為什麽切割圖形的起始點和終點無法重合

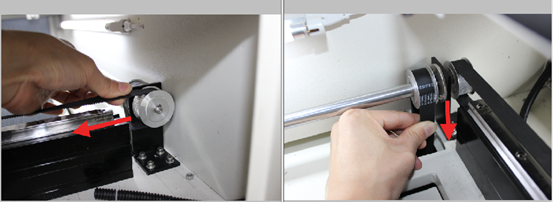

這個問題很可能是由於X軸的左右側與Y軸不垂直導致的。原因應該是由於Y軸右側上部同步軸的兩個齒輪出現松動現象,請檢查這兩個同步輪是否松動;如松動,請固定它們,如下圖所示:

在關機狀態下,拉動皮帶檢查齒輪是否有滑動現象

在關機狀態下,拉動皮帶檢查齒輪是否有滑動現象

如果有松動現象,請固定這兩個齒輪,然後切割壹個正方形,檢查對角線是否相等;

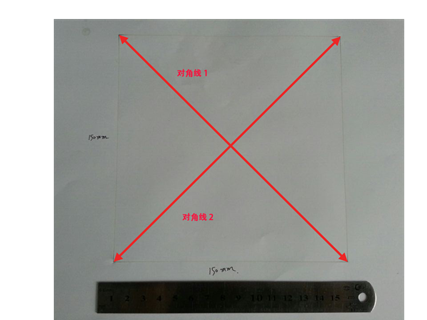

請切割壹個150mm X 150mm 的正方形,然後測量兩條對角線是否相等,誤差值必須在0.5mm以內。如下圖所示:

對角線 1 = 對角線 2

對角線 1 = 對角線 2

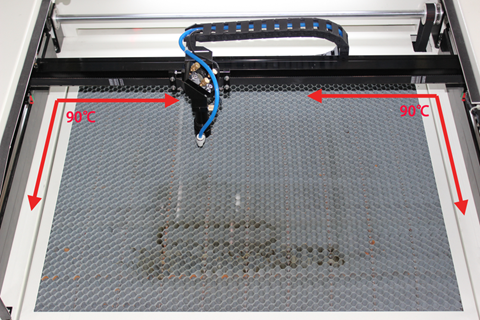

如果對角線 1 不等於對角線 2, 並且誤差在0.5mm以上,這時必須調整X軸兩側與Y軸的機械位置,以X軸兩側與Y軸垂直即可。如下圖所示:

如果沒有松動現象,或者固定了齒輪故障依舊,或者無法固定齒輪。請及時聯系我們通過發送郵件到我們的技術郵箱:tech@thunderlaser.com
